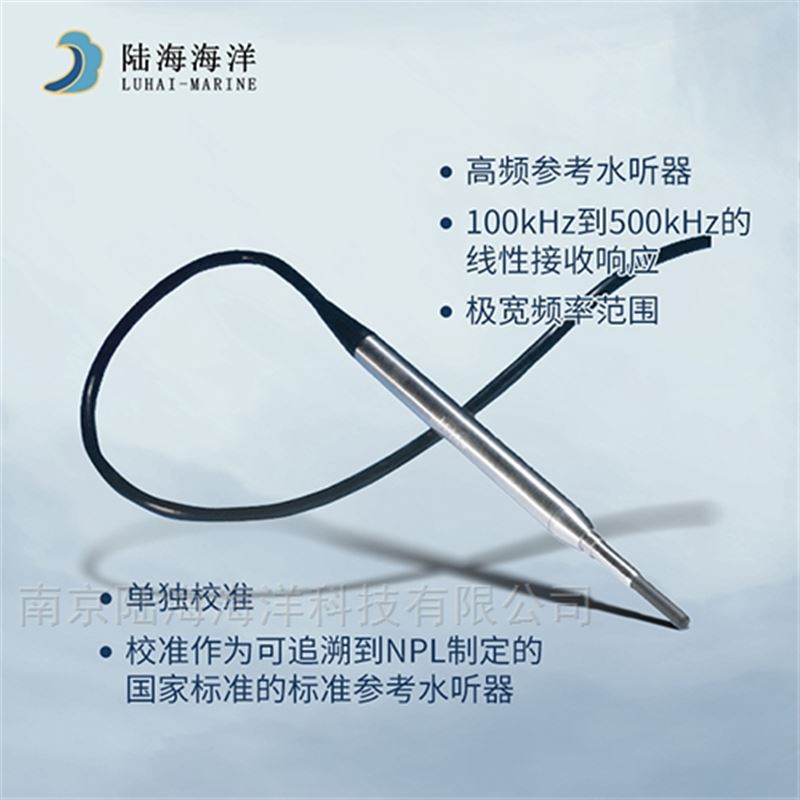

丹麦 RESON TC4035高灵敏度水听器是一种微型探针式水听器，专门设计为频率范围为100至500kHz的声测量标准参考水听器。该水听器集成了10 dB的低噪声前置放大器，该前置放大器包括一个插入式校准电路，便于对水听器状态进行电气测试。前置放大器具有驱动能力，适用于长达25米长的电缆。
该水听器在水平和垂直平面内具有良好的全向特性，可使用频率范围为10至800kHz。

丹麦 RESON TC4035高灵敏度水听器

产品优势

◆ 用于高频的参考水听器

◆ 从100kHz到500kHz的线性接收响应

◆ 长期稳定的灵敏度

◆ 独立校准

◆ 校准作为可追溯至NPL国家标准的参考水听器

技术规格

接收灵敏度典型值:-214dB ±2dB re 1V/μ Pa (at 100kHz)

线性频率范围：100kHz to 500kHz ±3dB

可用频率范围:10kHz to 800kHz

水平指向性:全向性 ±2分贝(在250千赫兹时)

垂直指向性:60° to 120° ±3dB (at 250kHz)

工作压力:300m

生存压力:400m

声压:-4dB 损耗水平 210dB 在 12V 电源下恢复至 1μPa

等效噪声:80dB re 1μPa (√H at 1kHz)

重量(空气中)：410克(含LEMO接口)

输出电压:1Vrms at 12VDC、2Vrms at 24VDC

工作温度范围:-2°C to +40°C

存储温度范围:-30°C to +50°C

供电电压:10VDC to 24VDC

前置放大器增益：10dB

输出驱动能力:25米电缆在1兆欧姆输入下

插入校准衰减:-30dB

静态电流：

15mA at 12VDC

20.5mA at 18VDC

外壳材料:不锈钢 AISI 316

电缆:标准型 10米 四端子+屏蔽、可选电缆长度，按需提供

连接器:LEM0系列E型四极防水电缆

丹麦 RESON TC4035高灵敏度水听器是一款高品质水听器，专为用作传输标准水听器而设计。传感器元件具有优异的长期稳定性，确保在长时间内保持可靠的灵敏度。

连接TC4035:TC4035配备一个四极LEMO插头和插座，用于独立面板安装。

EC6073输入模块是一种通用的接线单元，适用于水听器的连接EC6073配备了输入输出、电压供应和插入校准信号所需的连接器。

插入电压校准:插入式校准是对从声学传感器元件接收到的信号进行的电气模拟。

向校准线输入端注入信号可执行插入校准。在水听器输出端接收到的响应信号典型衰减为-30dB。

TC4035 推荐的插入电压信号为 2Vpp。

警告!超过推荐的校准电压可能导致校准电阻损坏。
