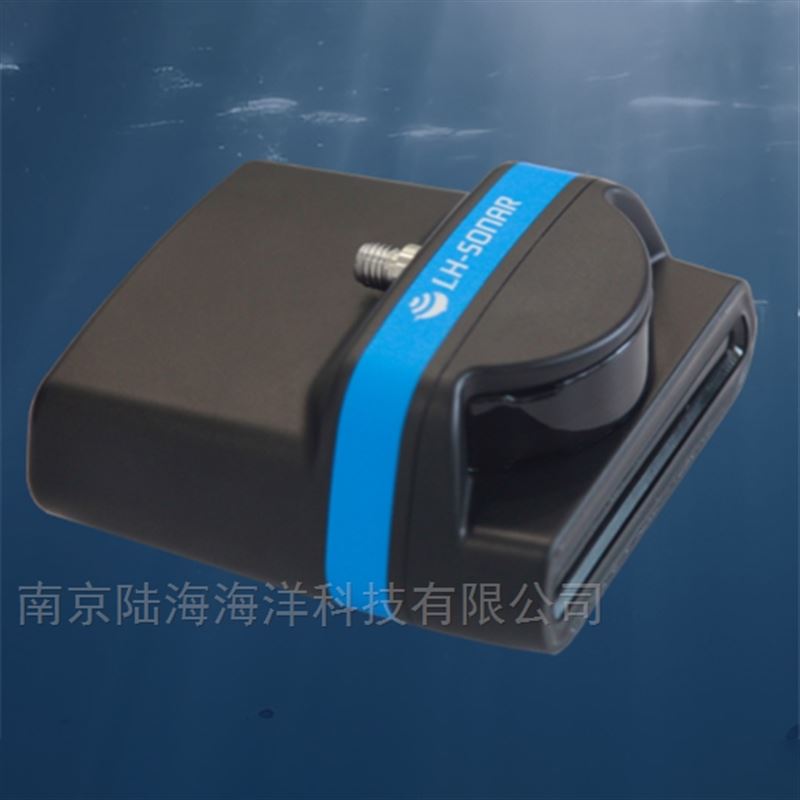

LHQ-1200D双频多波束图像声呐是一款实时高分辨率多波束成像声呐，无论是清澈或浑浊水体，均可快速实现目标探测与识别，并且能给水下载体提供避碰、探障等功能。它具有高分辨率图像、成像速度快、 体积小、重量轻、功耗低、 安装方式灵活方便等性能优点，是水下探测重要的声学视觉设备。

LHQ-1200D双频多波束图像声呐产品特点

极速40Hz刷新率

深距≥300m的探测深度

超精2.1MHz还原目标特征

轻巧水中重量仅360g

高清实时显示探测成像

广泛一物多能应用广阔

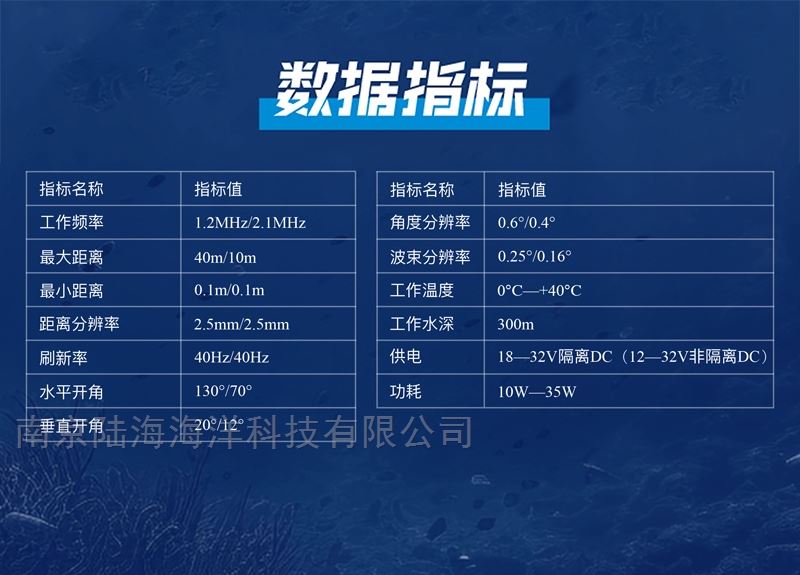

技术规格

工作频率：1.2MHz/2.1MHZ

最大距离：40m/10m

最小距离：0.1m/0.1m

距离分辨率：2.5mm/2.5mm

刷新率：40Hz/40Hz

水平开角：130°/70°

垂直开角：20°/12°

角度分辨率：0.6°/0.49

波束分辨率：0.25°/0.16°

工作温度：0°C-+40°C

工作水深：300m

供电：18-32V隔离DC(12-32V非隔离DC)

功耗：10W_35W

LHQ-1200D双频多波束图像声呐核心功能与应用场景‌水下成像与测绘‌通过多波束、高分辨率成像技术，生成水下地形的三维图像，精准还原海底地貌（如礁石、沟壑、沉船等），为海洋工程、水下考古、渔业资源调查提供数据支撑。‌目标探测与识别‌实时监测水下目标（如鱼类群落、水下管道、沉船残骸等），结合算法分析目标属性，辅助渔业捕捞、水下设施巡检、海洋资源勘探等工作。‌环境监测与应急响应‌持续监测水下环境变化（如水下污染扩散、水下地质灾害前兆等），为海洋生态保护、灾害预警提供关键信息。

技术细节与系统集成‌硬件与信号处理‌设备集成‌换能器阵列‌（负责声波发射与接收）、‌信号处理单元‌（对回波信号进行滤波、解调、成像算法处理）等核心模块，通过算法优化实现高精度成像与目标识别。‌数据传输与显示‌支持数据传输至配套软件或终端设备，通过‌三维成像算法‌将声呐回波转化为直观的水下场景图像，便于用户分析与决策。
