Kongsberg TOPAS PS120 参量阵浅地层剖面仪由以下部分组成

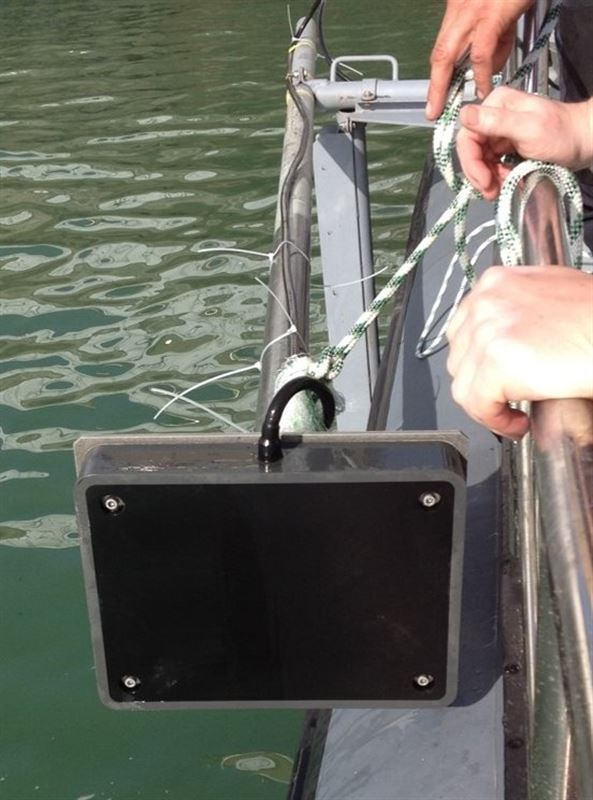

换能器 / 水听器，4 x 6 通道，三波道接收水听器

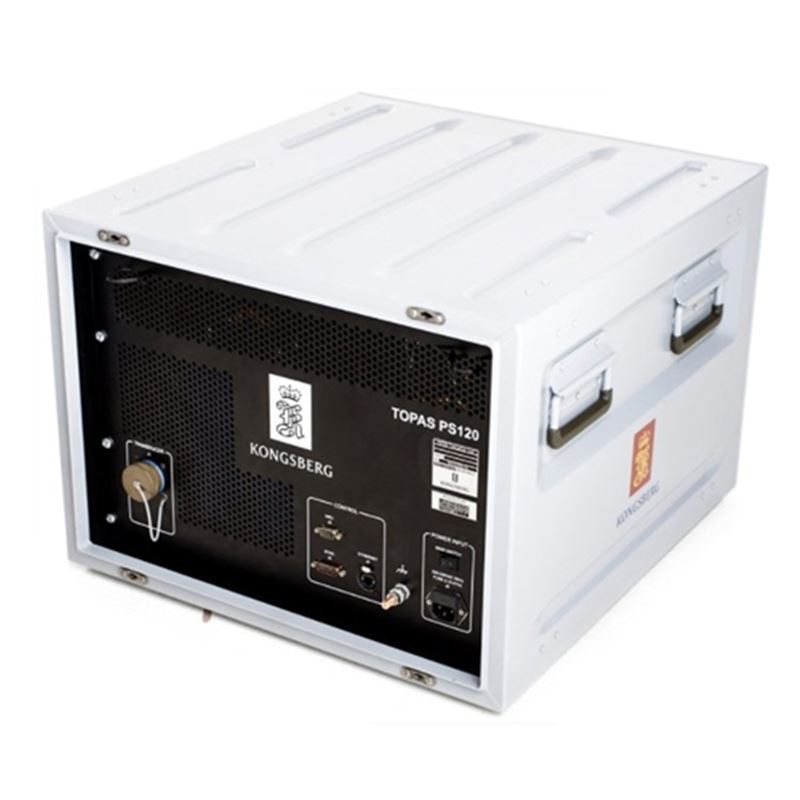

收发机单元
线性，开关式功率放大器
低噪声接收机 24 bit ADC
高动态范围：>110 dB
操作员控制台
MMI
实时处理
基于 Window PC 的操作平台

Kongsberg TOPAS PS120 参量阵浅地层剖面仪

此系统设计用于水深2米到400米，高分辨率的海底剖面测量。占据80%的相对带宽的低频信号是由两个高频信号(频率范围70kHz-100 kHz)在水体中的非线性作用面生成的一个差频信号。同样地，也生成一个加频信号。然而，只有低频信号用于浅剖。

参量阵声源的优势是生成的低频信号没有明显的旁瓣结构。波束平滑地逐渐减少，这样可以减少接收信号中含有因旁瓣产生杂散信号的可能性。

参量阵声源的优势是生成的低频信号没有明显的旁瓣结构。波束平滑地逐渐减少，这样可以减少接收信号中含有因旁瓣产生杂散信号的可能性。另外，对测量船的可操作性也有了改进。

对于相对“安静"的测量船而言，即使在船速达到+12节的情况下，依然可以获得相当好的剖面结果。

该系统采用多种不同的信号波形以达到的测最效果:雷克子波脉冲模式适用于高分辨率的任务需求;Chinp脉冲模式适用于深水任务与穿透力较高的任务;而CW 脉冲模式则用于窄带、对频率敏感的应用中。

发射声束具有ROLL及HEAVE稳定(需一个垂直参考单元及模拟输出)，保证了海底的声穿透区域都能精确定位。

穿透性能取决于沉积物特征、水深、发射信号等。在400米的水深下穿透超过50米也是可以达到的典型的深度分辨率是5cm。
