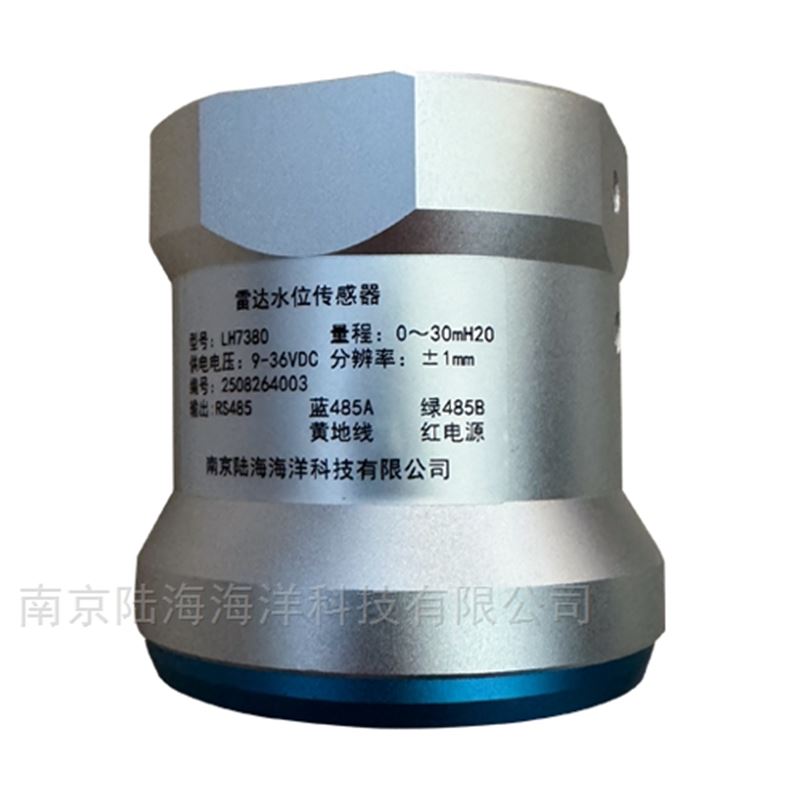

LH-02潮位在线监测系统是工业测距雷达在水位测量领域的成熟应用，实现了水位计在高精度（毫米级），大量程，高可靠，简便运维方面的突破，适用于海洋工程、码头港口、江河、水库、明渠、水库坝前，坝下尾水等场合的水位监测。

水位计自带RTU，可通过4G、NB-IOT 等方式直接将采集的数据上传数据中心，也可通过RS485 接口与上位机连接，上位机可通过标准的Modbus 协议采集水位计的水位数据和姿态数据。

产品性能及特点

LH-02潮位在线监测系统采用微功耗单片机设计，该产品具有以下特点：

● 产品集成雷达水位测量模块和RTU 通信模块，集成度高、故障率低。

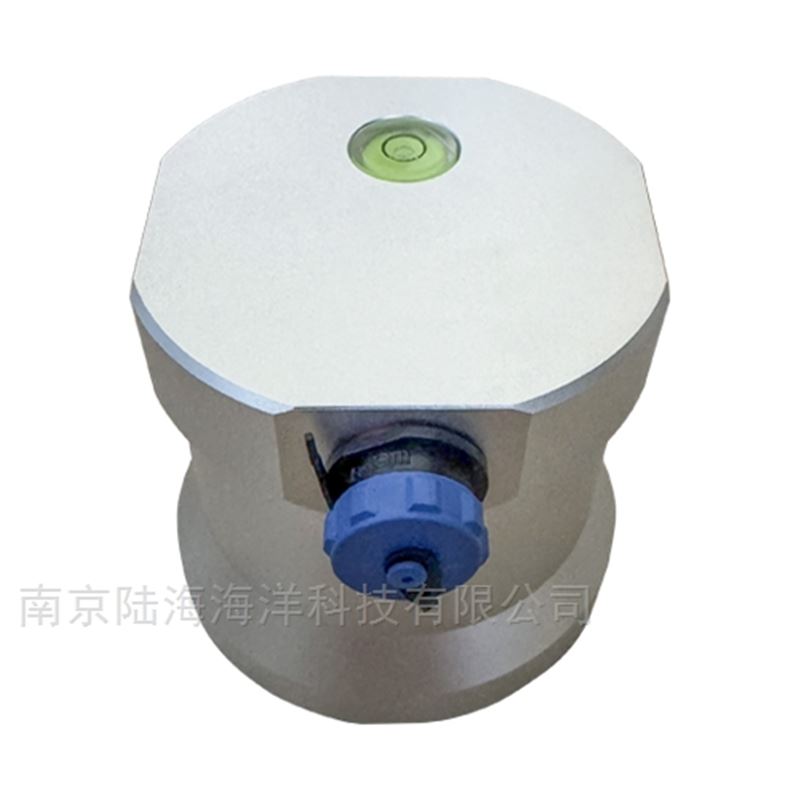

● 板载电子水平仪模块，可通过外接云台实现雷达水平位置的自动校准，确保测量结果的准确度。

● 板载温湿度监测模块、电压、通信信号监测模块，实时监测设备的工作状态，实现设备的远程运维。

● 板载姿态传感器，设备位置异动后，自动报警。

● 提供免费的云平台和数据流量服务，减少客户的项目建设支出。

● 符合GB/T 11828.6—2008《水位测量仪器第6 部分:遥测水位计》标准。

● 符合《SL651-2014 水文监测数据通信规约》通信规约。

● 采用32 位超低功耗单片机，使用内置锂电池，没有外部供电情况下，可满足1 周的工作。

● 毫米波雷达，测量范围40 米，即使暴雨天气仍能保证准确测量，抗干扰能力强。

● 板载温湿度传感器，随时监测机壳内的环境状况。

● 板载姿态传感器，设备位置异动后，自动报警。

● 支持远程参数设置、查看，远程设备维护。

● 支持通过蓝牙现场进行配置、维护。

● 采用模块化设计，不更换主板时可以直接更换通信模块。

● 采集数据可同时上报4 个管理平台。

LH-02潮位在线监测系统技术指标

CPU： 工业级32 位低功耗处理器

FLASH： 4MB（可扩展至16MB），能够存储最近2 年监测数据

无线通信：4G 全网通或NB-IOT 通信

蓝牙通信：支持手机APP 对终端参数进行本地运维

通信接口：RS485 接口，可外接PLC、RTU、LED、云台等

通信协议：云台PELCO-D/PELCO-P 协议,其他协议定制

工作频率：24~24.25GHz

工作原理：调频连续波FMCW

发射功率：16-25dBm（根据目标距离自动调节）

波束角：水平和垂直,3dB 时±7°

量程：40 米

分辨率：1mm

测量精度：±2cm

工作温度：-40--+80 度

供电方式：

1、DC12V 供电

2、太阳能板（40W)+内置电池供电

工作电压：DC7~24V 供电，带云台时，电压范围10-14V；

接线：使用四芯防水航空插头，长度超过10 米时，推荐使用4*1.0mm 的RVV 双绞屏蔽导线；

功耗：0.15W

外壳：铸铝，IP67

安装附件：1、万向支架安装；2 使用云台安装
